YS BAJAmemproduksi perlengkapan rangka rumah kaca untuk rumah kaca terowongan, rumah kaca komersial multi-bentang, rumah peneduh, rumah kaca taman, dan politunnel. Produk ini dirancang untuk mengurangi pengeboran dan pengelasan di lokasi, sehingga memungkinkan perakitan lebih cepat dengan perkakas tangan standar. Fittingnya menggunakan prinsip penjepit dan baut yang memberikan cengkeraman mekanis yang kuat tanpa merusak lapisan galvanis pada pipa.
Tingkat baja dasar secara langsung mempengaruhi kekuatan dan daya tahan pemasangan rangka rumah kaca. YS STEEL menggunakan tiga tingkatan baja primer tergantung pada jenis pemasangan dan kapasitas beban yang dibutuhkan.
| Kelas Baja | Karbon (maks) | Mangan (maks) | Silikon (maks) | Fosfor (maks) | Belerang (maks) |
|---|---|---|---|---|---|
| Q195 | 0,12% | 0,50% | 0,30% | 0,035% | 0,040% |
| Q235 | 0,22% | 1,40% | 0,35% | 0,045% | 0,050% |
| SPCC | 0,12% | 0,50% | — | 0,040% | 0,045% |
| Kelas Baja | Kekuatan Tarik | Kekuatan Hasil | Pemanjangan | Kekerasan |
|---|---|---|---|---|
| Q195 | 315–430 MPa | 195 MPa | ≥33% | ≤HRB 65 |
| Q235 | 370–500 MPa | 235 MPa | ≥26% | ≤HRB 75 |
| SPCC | 270–410 MPa | 140–240 MPa | ≥28% | ≤HRB 60 |
Salah satu masalah pemasangan yang paling umum adalah pemilihan fitting yang tidak sesuai dengan diameter luar pipa rumah kaca yang sebenarnya. Perlengkapan rangka rumah kaca standar YS STEEL kompatibel dengan diameter luar pipa berikut.
Setiap model fitting memiliki kisaran OD pipa yang ditentukan. Misalnya, konektor silang 25–32 mm dapat menerima pipa 25 mm dan 32 mm, sedangkan konektor ridge tetap 42 mm dibuat khusus untuk pipa 42 mm. Diameter bagian dalam penjepit sedikit lebih besar dari pipa OD untuk memungkinkan ketebalan galvanisasi dan perakitan mudah, namun tidak terlalu besar sehingga mengurangi tekanan kontak.
| Parameter | Toleransi Standar | Opsi Presisi |
|---|---|---|
| Kompatibilitas OD Pipa | ±0,5mm | ±0,2mm |
| Diameter lubang baut | ±0,3mm | ±0,1mm |
| Lebar pas | ±0,5mm | ±0,3mm |
| Ketinggian yang pas | ±0,5mm | ±0,3mm |
| Akurasi sudut | ±2° | ±1° |
| Ketebalan baja | ±0,05mm | ±0,03mm |
Perlengkapan rangka rumah kaca dari YS STEEL dibagi menjadi delapan kategori utama. Setiap kategori mencakup beberapa model berdasarkan ukuran pipa, sudut, dan penyelesaian akhir.
Konektor punggungan bergabung dengan pipa atap di puncak rumah kaca. Mereka biasanya disediakan sebagai unit sudut tetap atau sudut yang dapat disesuaikan. Sudut bakunya adalah 45°, 60°, 90°, dan 120°. Badan konektor dicap dari baja Q235 dan digalvanis panas setelah pengelasan. Lubang baut menerima pengencang M8 atau M10 tergantung modelnya.
Pelat dasar memindahkan beban vertikal rangka rumah kaca ke tanah atau pondasi beton. Mereka diproduksi dari pelat baja Q235 setebal 2,0–3,0 mm dan dapat dilengkapi dengan lubang jangkar yang sudah dilubangi untuk baut ground M10 atau M12. Ukuran pelat dasar standar adalah 100×100 mm, 120×120 mm, dan 150×150 mm.
Konektor silang menghubungkan dua pipa yang berpotongan pada sudut 90°. Mereka biasanya digunakan untuk sambungan purlin dan penyangga atap. Konektornya menggunakan desain penjepit dua bagian dengan empat baut. Model standar mencakup kombinasi pipa dari 22×22 mm hingga 48×48 mm.
Klem pipa mengamankan pipa ke permukaan datar atau ke pipa lain. Klem pelana digunakan untuk memasang purlin ke kasau. Lebar penjepit bervariasi dari 20 mm hingga 50 mm tergantung beban. Ketebalan material berkisar dari 0,8 mm untuk klem sadel tugas ringan hingga 1,5 mm untuk klem pipa struktural.
Klip purlin menghubungkan purlin horizontal ke pipa lengkung utama. Mereka memungkinkan pemasangan cepat tanpa mengebor pipa. Klip membungkus pipa lengkung dan menyediakan dudukan datar untuk purlin. Klip purlin standar mendukung OD pipa dari 25 mm hingga 50 mm.
Braket talang digunakan di rumah kaca multi-bentang untuk menopang profil talang dan menghubungkan lengkungan atap yang berdekatan. Perlengkapan ini terbuat dari baja galvanis hot-dip 2,0–3,0 mm dan dirancang untuk beban vertikal tinggi. Model standar cocok dengan pipa lengkung 32 mm, 42 mm, 48 mm, dan 60 mm.

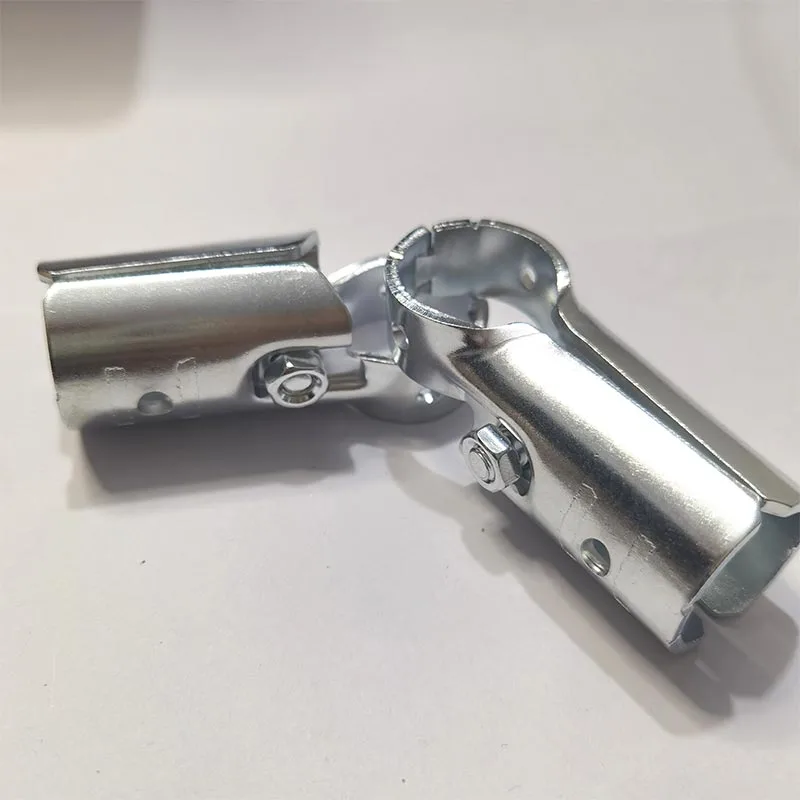

Sambungan putar memungkinkan penyesuaian sudut antara dua pipa. Mereka biasanya digunakan untuk penyangga lutut dan penahan angin diagonal. Sambungan dapat berputar dari 0° hingga 180° dan dikunci pada posisinya dengan baut tengah. Model standar mengakomodasi pipa 22 mm, 25 mm, 32 mm, 42 mm, dan 48 mm.
Perlengkapan penyangga sudut memperkuat sambungan sudut dan menahan gerakan lateral. Mereka disediakan sebagai braket tetap 45° atau 90° atau sebagai pelat sudut yang dapat disesuaikan. Ketebalan pemasangan biasanya 1,5–2,5 mm, dengan lapisan akhir galvanis atau berlapis bubuk.
| Tipe Pemasangan | Kisaran OD Pipa | Ketebalan Baja | Sudut Standar | Ukuran Baut | Opsi Selesai |
|---|---|---|---|---|---|
| Konektor Punggungan | 25–60mm | 1,5–2,5 mm | 45°, 60°, 90°, 120° | M8, M10 | HDG, Pra-galv, Serbuk |
| Pelat Dasar | 25–76 mm | 2,0–3,0 mm | 90° | M10, M12 | HDG, Bubuk |
| Konektor Silang | 22–48mm | 1,2–2,0 mm | 90° | M6, M8 | Pra-galv, berlapis seng |
| Penjepit Pipa / Sadel | 19–60mm | 0,8–1,5 mm | Dapat disesuaikan | M6 | Pra-galv, berlapis seng |
| Klip Purlin | 25–50 mm | 1,5–2,0 mm | 90° | M8 | HDG |
| Braket Talang | 32–76mm | 2,0–3,0 mm | Variabel | M10 | HDG |
| Sambungan Putar | 22–48mm | 1,2–2,0 mm | 0°–180° | M8 | Pra-galv, HDG |
| Pemasangan Penjepit Sudut | 25–50 mm | 1,5–2,5 mm | 45°, 90° | M8 | HDG, Bubuk |
Lingkungan rumah kaca yang hangat dan lembab, mempercepat korosi logam. Perlakuan permukaan perlengkapan rangka rumah kaca menentukan berapa tahun struktur tersebut akan tetap aman dan dapat diterima secara visual. YS STEEL menawarkan tiga penyelesaian permukaan utama.
Perlengkapan pra-galvanis terbuat dari lembaran baja yang digalvanis sebelum dicap dan dibentuk. Lapisan seng tipis namun seragam, biasanya berukuran 10–20 μm. Hasil akhir ini hemat biaya dan cocok untuk rumah kaca hobi kecil, bangunan sementara, dan iklim pedalaman yang kering. Tepian yang terpotong mungkin menunjukkan sedikit korosi seiring berjalannya waktu, yang dapat diperbaiki dengan cat kaya seng.
Fitting galvanis hot-dip dibentuk terlebih dahulu dan kemudian direndam dalam seng cair. Lapisan seng yang dihasilkan memiliki ketebalan 40–85 μm dan menutupi seluruh permukaan, termasuk tepi dan titik las. Ini adalah hasil akhir yang direkomendasikan untuk rumah kaca komersial, wilayah pesisir, wilayah dengan kelembapan tinggi, dan bangunan apa pun yang diperkirakan akan bertahan lebih dari 10 tahun. Permukaan abu-abu matte juga memberikan ketahanan abrasi yang sangat baik selama pengangkutan dan pemasangan.
Lapisan bubuk diaplikasikan di atas dasar pra-galvanis atau berlapis seng. Lapisan bubuk poliester memiliki ketebalan 80–120 μm dan tersedia dalam warna hijau, hitam, abu-abu, dan warna RAL khusus. Perlengkapan rangka rumah kaca berlapis bubuk digunakan di pusat taman ritel, rumah kaca pajangan, dan proyek perumahan di mana penampilan sama pentingnya dengan fungsi.
| Jenis Selesai | Ketebalan Lapisan | Ketahanan Semprotan Garam | Perlindungan Tepi | Pilihan Warna | Lingkungan yang Direkomendasikan |
|---|---|---|---|---|---|
| Pra-galvanis | 10–20 mikron | 120–200 jam | Miskin | Hanya perak | Pedalaman kering, hobi rumah kaca |
| Galvanis celup panas | 40–85 mikron | 500–1.000 jam | Bagus sekali | Abu-abu matte | Pesisir, komersial, kelembaban tinggi |
| Dilapisi bubuk | 80–120 mikron | 300–600 jam | Sedang | Hijau, hitam, abu-abu, RAL khusus | Proyek ritel, perumahan, estetika |
Kapasitas beban alat kelengkapan rangka rumah kaca bukanlah nilai tunggal yang tetap. Itu tergantung pada jenis fitting, ketebalan baja, kualitas baut, diameter pipa, dan geometri rangka. YS STEEL memberikan rekomendasi teknik berdasarkan desain rumah kaca umum.
Untuk daerah yang berangin kencang dan bersalju lebat, desain rangka harus mencakup penguat diagonal, pengurangan jarak pemasangan, dan titik jangkar tambahan. Insinyur YS STEEL dapat meninjau gambar rangka dan memberikan rekomendasi pemasangan khusus untuk kecepatan angin hingga 160 km/jam dan beban salju hingga 75 kg/m².
Sebagian besar perlengkapan rangka rumah kaca dari YS STEEL dilengkapi dengan baut, mur, dan ring yang serasi. Tingkat pengikat disesuaikan dengan kelas beban pemasangan.
| Ukuran Baut | Pitch Benang | Kelas Standar | Opsi Kekuatan Tinggi | Torsi yang Direkomendasikan |
|---|---|---|---|---|
| M6 | 1,0 mm | 4.8, 6.8 | 8.8 | 10–15 N·m |
| M8 | 1,25mm | 4.8, 6.8 | 8.8 | 20–30 N·m |
| M10 | 1,5 mm | 6.8 | 8.8 | 35–50 N·m |
| M12 | 1,75mm | 6.8 | 8.8 | 55–75 N·m |
Setiap batch perlengkapan rangka rumah kaca melewati proses kontrol kualitas yang terdokumentasi sebelum dikirim. Alur QC mencakup poin pemeriksaan berikut.
Setiap pengiriman mencakup laporan inspeksi terperinci dan sertifikat material bila diminta. YS STEEL mempertahankan sertifikasi ISO 9001 untuk manajemen mutu dan dapat menyediakan inspeksi pihak ketiga oleh SGS, BV, atau TUV untuk pesanan besar.
Pemasangan yang benar sangat penting untuk stabilitas rangka jangka panjang. Pedoman profesional berikut membantu pembangun rumah kaca menghindari kesalahan perakitan yang paling umum.
Perlengkapan rangka rumah kaca YS STEEL digunakan dalam berbagai struktur pertanian dan taman yang dilindungi.
Perlengkapan rangka rumah kaca standar mendukung diameter luar pipa dari 19 mm hingga 76 mm. Ukuran yang paling umum digunakan untuk konstruksi rumah kaca adalah 25 mm, 32 mm, 42 mm, dan 48 mm. Setiap model fitting memiliki rentang OD pipa tertentu yang tercantum dalam spesifikasi produk. Untuk dimensi pipa non-standar, YS STEEL dapat mengembangkan perkakas khusus dan memproduksi perlengkapan yang kompatibel dalam waktu 30–45 hari tergantung pada kerumitan desain.
Fitting pra-galvanis terbuat dari lembaran baja yang digalvanis sebelum dibentuk. Mereka memiliki lapisan seng yang lebih tipis berukuran 10–20 μm dan paling cocok untuk rumah kaca hobi kecil, bangunan sementara, dan daerah pedalaman yang kering. Perlengkapan galvanis hot-dip dibentuk terlebih dahulu dan kemudian dicelupkan ke dalam seng cair, menghasilkan lapisan 40–85 μm yang menutupi semua tepi dan titik las. Untuk rumah kaca komersial, wilayah pesisir, lingkungan dengan kelembapan tinggi, atau struktur apa pun yang diperkirakan akan bertahan lebih dari 10 tahun, perlengkapan galvanis hot-dip adalah pilihan jangka panjang yang lebih baik.
Bisa, asalkan diameter luar pipa sesuai dengan ukuran pas. Fitting dirancang terutama untuk pipa baja, namun dapat menjepit pipa PVC atau aluminium jika ketebalan dinding cukup untuk menangani kompresi baut. Untuk aluminium berdinding tipis, gunakan torsi pengencang yang lebih rendah atau masukkan selongsong karet untuk mencegah deformasi pipa. Selalu pastikan OD pipa yang sebenarnya sebelum memesan, karena ukuran nominal pipa PVC seringkali berbeda dengan standar OD pipa baja.
Dalam kebanyakan kasus, ya. Perlengkapan rangka rumah kaca YS STEEL mengikuti standar diameter luar pipa umum yang digunakan oleh produsen peralatan rumah kaca di seluruh dunia. Namun, bentuk fitting, jarak lubang baut, dan lebar klem dapat bervariasi antar merek. Sebelum memesan, bagikan diameter pipa yang ada, gambar bingkai, dan foto perlengkapan aslinya. YS STEEL dapat mengonfirmasi kompatibilitas atau menyarankan model setara dari kisaran standar.
Untuk perlengkapan rangka rumah kaca standar, jumlah pesanan minimum adalah 500 buah per model. Pesanan model campuran dalam karton penuh diterima. Pesanan sampel 5–20 buah tersedia untuk pengujian dan pemeriksaan dimensi. Waktu tunggu produksi standar adalah 15–25 hari setelah konfirmasi setoran. Ukuran khusus, pelapis khusus, atau kemasan pribadi dapat memperpanjang waktu tunggu hingga 30–45 hari tergantung pada volume pesanan dan persyaratan perkakas.
Sebagian besar perlengkapan rangka rumah kaca YS STEEL disediakan lengkap dengan baut, mur, dan ring yang cocok kecuali pelanggan menentukan lain. Nilai baut standar adalah 4,8 dan 6,8, dengan 8,8 tersedia untuk sambungan punggungan dan talang beban tinggi. Pengencang baja tahan karat dan jenis benang khusus dapat dikutip secara terpisah. Jika Anda lebih suka mencari pengencang secara lokal, alat kelengkapan juga dapat disediakan tanpa perangkat keras.
