Profil Baja Struktural adalah bentuk penampang standar yang dihasilkan dari kualitas baja struktural. Mereka dirancang untuk memikul beban lentur, geser, aksial, dan puntir pada rangka bangunan, jembatan, menara, dan pondasi alat berat. Dibandingkan dengan bagian built-up, profil baja struktural canai panas menawarkan sifat mekanik yang konsisten, toleransi dimensi yang dapat diprediksi, dan pemasangan yang lebih cepat.
YS BAJAmemelihara inventaris besar profil baja struktural dalam berbagai ukuran, panjang, dan kualitas baja. Setiap profil dilengkapi dengan sertifikat uji pabrik dan inspeksi pihak ketiga opsional. Dokumentasi ini membantu para insinyur memverifikasi sifat kekuatan luluh, kekuatan tarik, pemanjangan, dan benturan sebelum fabrikasi.
Keluarga baja struktural mencakup beberapa bentuk standar. Setiap profil memiliki perilaku menahan beban dan metode koneksi tertentu. Jenis paling umum yang dipasok oleh YS STEEL tercantum di bawah ini.
Profil baja diproduksi dalam berbagai ukuran. Tabel di bawah ini menunjukkan kisaran tinggi, lebar, dan berat tipikal untuk bagian yang dipasok oleh YS STEEL. Tersedia panjang khusus dari 6 m hingga 18 m, dan layanan potong-ke-panjang dapat diatur.
| Tipe Profil | Penunjukan Standar | Kisaran Ukuran Khas | Kisaran Berat | Aplikasi Umum |
|---|---|---|---|---|

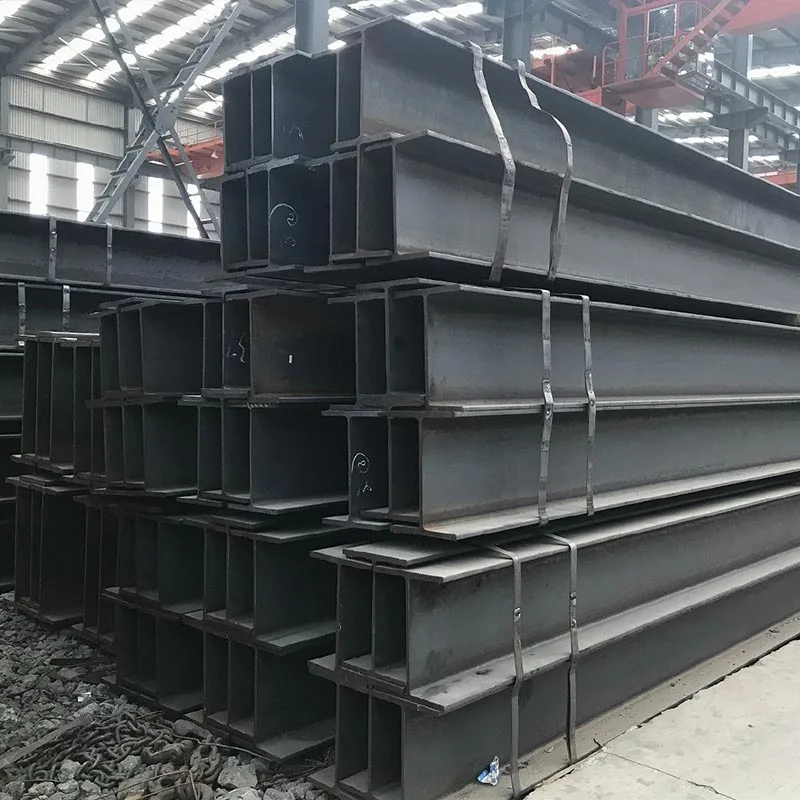

| H-Beam | HEA, HEB, HEM, HW, HM, HN | 100 mm x 100 mm hingga 1000 mm x 400 mm | 16,7 kg/m hingga 416 kg/m | Kolom bertingkat tinggi, balok penopang jembatan, rangka berat |
| I-Beam | IPE, IPN | Tinggi 80 mm hingga 750 mm | 6,0 kg/m hingga 224 kg/m | Balok lantai, monorel, landasan pacu crane |

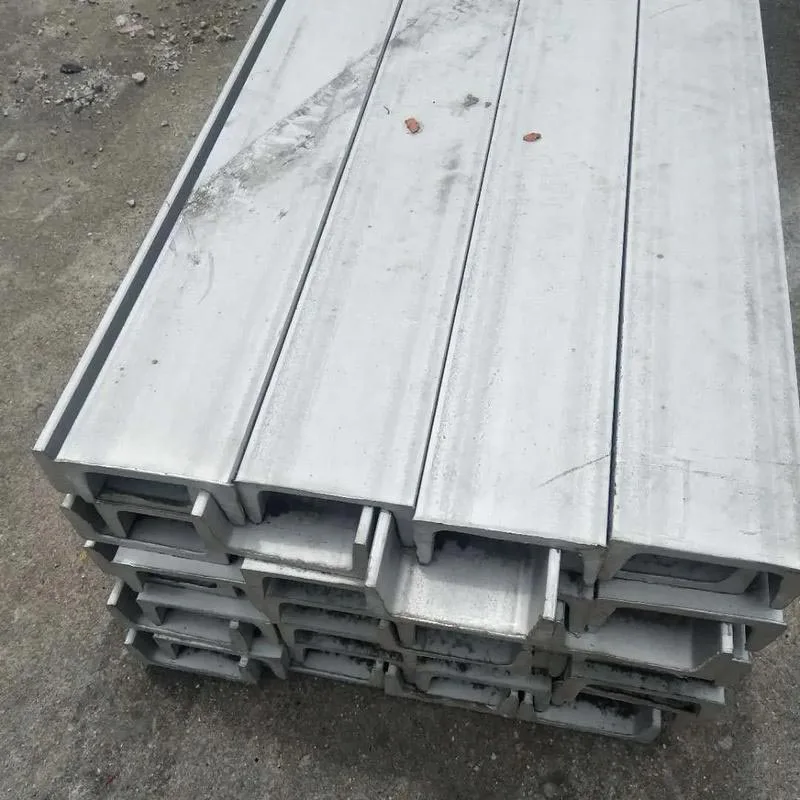

| Saluran | UPN, UPE, C | Tinggi 50 mm hingga 400 mm | 5,6 kg/m hingga 104 kg/m | Penguat, rel samping, purlin, bagian built-up |
| Sudut yang Sama | L | 20 mm x 20 mm x 3 mm hingga 250 mm x 250 mm x 35 mm | 0,88 kg/m hingga 128 kg/m | Rangka, sambungan, ambang pintu, penyangga |
| Sudut Tidak Sama | L | 30 mm x 20 mm x 3 mm hingga 200 mm x 150 mm x 18 mm | 1,12 kg/m hingga 46,1 kg/m | Braket, rangka, pengaku |
| Bagian Berongga Persegi | SHS | 20 mm x 20 mm x 2 mm hingga 400 mm x 400 mm x 20 mm | 1,05 kg/m hingga 238 kg/m | Kolom, bingkai arsitektur, basis mesin |
| Bagian Berongga Persegi Panjang | kanan | 50 mm x 25 mm x 2,5 mm hingga 500 mm x 300 mm x 20 mm | 2,72 kg/m hingga 239 kg/m | Rangka portal, rangka, balok struktur |
| Bagian Berongga Melingkar | CHS | OD 21,3 mm x 2,0 mm hingga OD 610 mm x 20 mm | 0,95 kg/m hingga 291 kg/m | Tumpukan, kolom, pegangan tangan, bingkai ruang |
YS BAJA memasok profil baja struktural dari baja karbon, baja paduan rendah kekuatan tinggi, dan baja tahan cuaca. Pilihan kelas tergantung pada pembebanan, suhu, lingkungan korosi, dan persyaratan kemampuan las. Tabel di bawah ini merangkum nilai umum dan sifat mekaniknya.
| Kelas Baja | Standar | Minimal. Kekuatan Hasil (MPa) | Kekuatan Tarik (MPa) | Perpanjangan (%) | Uji Dampak |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400 – 550 | ≥20 | Opsional |
| A572 Gr.50 | ASTM | 345 | 450 – 650 | ≥18 | Opsional |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | Opsional |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20°C / 27J |
| SS400 | JIS G3101 | 245 | 400 – 510 | ≥17 | Opsional |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | Opsional |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
Pasar yang berbeda menggunakan standar dimensi dan material yang berbeda. Tabel di bawah menunjukkan standar umum yang berlaku untuk bagian canai panas.
| Wilayah / Badan Standar | Standar Utama | Nilai Khas | Berbagai Produk Tercakup |
|---|---|---|---|
| Amerika Serikat / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Flensa lebar, balok-I, saluran, sudut, tiang pancang |
| Eropa / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, bagian berongga |
| Jepang / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | Balok-H, balok-I, saluran, sudut, tumpukan lembaran |
| Cina / GB | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Balok H canai panas, balok I, saluran, sudut |
| Internasional / ISO | seri ISO 657 | Fe 360, Fe 510 | Bagian baja canai panas |
Akurasi dimensi mempengaruhi pemasangan, waktu pengelasan, dan kinerja struktural. YS STEEL mengikuti batas toleransi yang ditentukan oleh ASTM A6/A6M, EN 10034, EN 10210-2, dan GB/T 706. Parameter toleransi utama tercantum di bawah.
Profil baja dapat disuplai dalam kondisi permukaan berikut:
Profil-profil ini melayani berbagai keperluan struktural dan arsitektur. YS STEEL telah memasok bagian untuk proyek di sektor berikut:
Saat menyiapkan permintaan material, insinyur harus menyertakan parameter berikut:
YS BAJA memasok profil baja struktural dengan waktu tunggu yang andal dan kemampuan penelusuran penuh. Setiap pengiriman mencakup identifikasi nomor panas, sertifikat uji pabrik, dan laporan inspeksi dimensi. Perusahaan dapat menyediakan bagian yang dipotong memanjang, ujung yang dibor atau diatasi, dan pengepakan khusus untuk ekspor dalam peti kemas. Dengan inventaris multi-standar yang mencakup spesifikasi ASTM, EN, JIS, dan GB, YS STEEL membantu klien mengkonsolidasikan pengadaan dan mengurangi risiko rantai pasokan.
Q: Apa perbedaan antara H-beam dan I-beam?
A:Balok-H mempunyai flensa yang lebih lebar dan badan yang lebih tebal dibandingkan dengan balok-I yang tingginya sama. Permukaan flensa balok-H hampir sejajar, sehingga memudahkan sambungan baut. Balok-I mempunyai flensa yang meruncing dan lebih efisien untuk menekuk dalam satu arah, namun mempunyai ketahanan tekuk torsi lateral yang lebih rendah. Balok-H biasanya digunakan sebagai kolom dan gabungan komponen lentur aksial, sedangkan balok-I sering dipilih untuk balok penyangga sederhana dan balok penopang derek. YS STEEL menyediakan kedua tipe dengan tabel properti bagian terperinci untuk perbandingan.
T: Kelas baja manakah yang sebaiknya digunakan untuk struktur tahan gempa?
A:Untuk aplikasi seismik, insinyur biasanya memilih grade dengan kekuatan leleh tertentu antara 345 MPa dan 450 MPa, seperti ASTM A992, A572 Gr.50, S355J2, atau Q355B. Nilai ini menawarkan rasio hasil terhadap tarik yang seimbang dan keuletan yang baik. A992 dirancang khusus untuk bagian berflensa lebar yang digunakan pada rangka bangunan dan memiliki rasio luluh terhadap tarik maksimum sebesar 0,85. Untuk sambungan momen las pada zona seismik, sifat ketangguhan dan ketebalan tembus juga dapat ditentukan. YS STEEL dapat menyediakan profil dengan pengujian dampak Charpy pada -20°C atau -40°C bila diperlukan.
T: Dapatkah YS STEEL menyediakan pemotongan, pengeboran, dan persiapan akhir khusus?
A:Ya. YS STEEL menawarkan pemrosesan bernilai tambah termasuk pemotongan memanjang, pemotongan mitra, pengeboran, bentukan, penanganan, dan persiapan pengelasan. Fasilitas pemrosesan dapat menangani balok-H dengan tinggi hingga 1000 mm dan bagian berongga dengan diameter hingga 610 mm. Persiapan pelat ujung khusus dan cambering juga dapat diatur untuk proyek tertentu. Gambar fabrikasi dan laporan toleransi disediakan sebelum pengiriman.
T: Dokumentasi apa yang disertakan dengan profil baja struktural?
A:Setiap pesanan dari YS STEEL menyertakan sertifikat pengujian pabrik, yang mencatat nomor panas, komposisi kimia, hasil pengujian mekanis, dan kepatuhan standar. Dokumen tambahan seperti sertifikat EN 10204 3.1 atau 3.2, laporan inspeksi dimensi, dan rilis inspeksi pihak ketiga tersedia berdasarkan permintaan. Untuk pesanan ekspor, packing list, bill of lading, dan surat keterangan asal disiapkan sesuai dengan kebutuhan negara tujuan.
T: Bagaimana harga profil baja struktural dan apa yang mempengaruhi biaya unit?
A:Harga satuan biasanya didasarkan pada berat teoritis per meter dikalikan dengan harga dasar kelas tertentu. Faktor-faktor yang mempengaruhi biaya meliputi kelas baja yang dipilih, jenis profil, ukuran bagian, kuantitas, toleransi panjang, perawatan permukaan, dan syarat pengiriman. Harga pasar untuk billet dan skrap baja juga mempengaruhi kuotasi akhir. YS STEEL memberikan penawaran transparan dengan rincian biaya material, pemrosesan, dan pengiriman. Untuk pesanan dalam peti kemas, perencanaan penyusunan dan bundel yang optimal membantu mengurangi biaya pengiriman.
