Sistem pemasangan yang dirancang dengan baik mencakup lebih dari sekadar rel dan klem. Setiap aksesori berperan khusus dalam mengamankan panel, mengatur pergerakan termal, menjaga kontinuitas listrik, dan melindungi permukaan atap. Di bawah ini adalah rincian aksesoris pemasangan solar terpenting dari YS STEEL.
Rel membentuk struktur pendukung horizontal atau vertikal utama untuk modul PV. YS STEEL menawarkan rel aluminium ekstrusi dalam paduan 6005-T5 dan 6063-T6 dengan lapisan anodisasi bening atau hitam. Saluran ini menerima mur geser atau baut T, sehingga pemasang dapat menempatkan klem di mana saja di sepanjang rel tanpa perlu mengebor. Panjang standar mencakup 2,1 m, 3,3 m, 4,2 m, dan 6,0 m, dengan pemotongan khusus tersedia berdasarkan permintaan. Setiap profil rel dirancang untuk meminimalkan defleksi di bawah beban dengan tetap mempertahankan desain ringan yang mengurangi biaya pengiriman dan penanganan.
Keuntungan utama dari rel YS STEEL mencakup saluran manajemen kawat terintegrasi, panduan pengukuran yang telah ditandai sebelumnya, dan penutup ujung yang melindungi dari tepian yang tajam. Saluran atas kompatibel dengan sebagian besar klem tengah dan ujung, sedangkan saluran bawah menerima kaki L, sambungan, dan ground lug. Untuk wilayah pesisir dengan tingkat korosi tinggi, YS STEEL menawarkan anodisasi tingkat laut dengan ketebalan lapisan minimal 15 mikron.
Klem tengah mengamankan dua modul yang berdekatan dengan mencengkeram tepi bingkai di antara panel. Klem ujung menahan modul terluar di setiap baris. YS STEEL memproduksi kedua jenis tersebut dari aluminium ekstrusi dengan perangkat keras baja tahan karat. Badan penjepit tersedia dalam warna perak atau hitam agar sesuai dengan estetika rel dan rangka modul. Pelat atas yang dapat disesuaikan mengakomodasi ketebalan rangka dari 30 mm hingga 50 mm, mencakup sebagian besar modul PV mainstream.
Setiap klem tengah dilengkapi dengan baut T, ring datar, ring pegas, dan mur segi enam yang telah dirakit sebelumnya. Baut T meluncur ke saluran rel dan berputar 90 derajat untuk mengunci pada tempatnya. Desain ini memungkinkan pemasangan oleh satu orang dan mengurangi kemungkinan terjatuhnya perangkat keras ke atap. Permukaan penjepit memiliki tepi bergerigi yang menggigit bingkai modul untuk ikatan mekanis yang aman sambil tetap memungkinkan ekspansi termal di sepanjang sumbu rel.

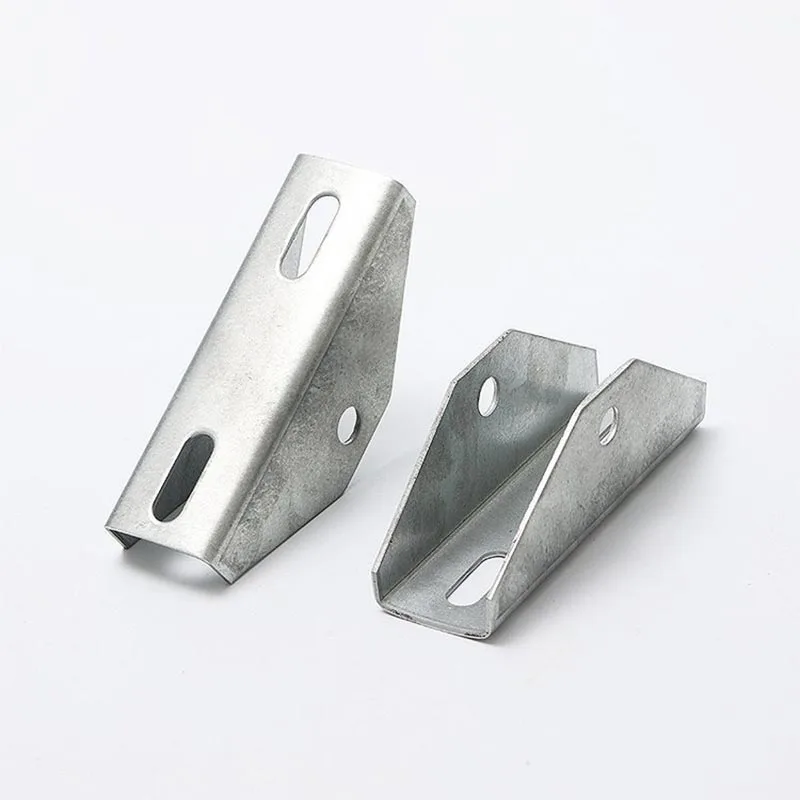

Perlengkapan atap menghubungkan sistem rel ke struktur bangunan. YS STEEL menawarkan kaki L, penyangga, rel mini, dan kaki miring untuk berbagai jenis atap. Kaki L biasanya digunakan pada atap sirap bernada di mana baut lag menembus langsung ke kasau. Basis kaki L mencakup lubang yang telah dibor sebelumnya untuk sekrup lag M8 atau 5/16 inci, sedangkan flensa vertikal dibaut ke saluran rel. Kebuntuan menaikkan rel di atas permukaan atap untuk meningkatkan aliran udara dan memungkinkan pergerakan termal.
Untuk atap logam trapesium, YS STEEL menyediakan attachment sekrup pengeboran mandiri dengan ring karet EPDM yang menutup penetrasi. Atap jahitan berdiri menggunakan klem non-penetrasi yang mencengkeram profil jahitan tanpa membuat lubang. Atap beton datar menggunakan sistem pemberat dengan kaki kemiringan yang dapat disesuaikan dari 5 hingga 30 derajat. Semua perlengkapan atap tersedia dalam bahan aluminium atau baja galvanis hot-dip tergantung pada kebutuhan beban dan paparan lingkungan.
Aksesori pembumian memastikan bahwa semua bagian logam pada susunan PV menjaga kontinuitas listrik dan menghilangkan arus gangguan dengan aman. Klip grounding YS STEEL dirancang untuk menembus lapisan anodisasi pada rel dan rangka modul, sehingga menciptakan ikatan logam-ke-logam yang andal. Hal ini menghilangkan kebutuhan akan kabel ground tembaga terpisah dan mengurangi waktu pemasangan hingga 40 persen.
Lug pembumian dipasang ke rel dengan satu set sekrup atau baut dan menerima konduktor tembaga telanjang dari 6 AWG hingga 2 AWG. Lugnya terbuat dari tembaga atau aluminium kaleng dengan perangkat keras baja tahan karat. Untuk sambungan rel, YS STEEL menyediakan kit sambungan yang menggabungkan dua bagian rel dan menjaga kontinuitas kelistrikan. Semua komponen grounding memenuhi standar UL 2703 dan IEC 62561 untuk ikatan resistansi rendah.
Penetrasi atap adalah sumber kebocoran air yang paling umum pada instalasi tenaga surya. Kit flashing YS STEEL mencakup pelat flashing aluminium atau stainless, gasket karet EPDM, dan selongsong kompresi yang menyegel baut lag dan kait atap. Kedipan dirancang untuk meluncur di bawah jalur sirap atas sementara tepi bawah tumpang tindih dengan sirap di bawahnya, mengarahkan air menjauh dari penetrasi.
Setiap kit flashing diuji ketahanannya terhadap air dalam simulasi kondisi hujan dan salju. Gasket EPDM menjaga fleksibilitas dari -40°C hingga 120°C, memastikan segel yang rapat di segala iklim. Flashing tersedia dalam berbagai ukuran agar sesuai dengan diameter baut lag umum dan jarak kait atap. Untuk atap genteng, YS STEEL menawarkan flashing pengganti genteng yang sesuai dengan kontur genteng melengkung dan datar.
Pengencang mungkin berukuran kecil, namun mampu memikul beban struktural penuh susunan panel surya. YS STEEL memasok baut, mur, ring, dan baut T baja tahan karat dengan grade A2-70 dan A4-80 untuk lingkungan kelautan. Semua pengencang berulir dilengkapi dengan lapisan anti-rebut atau senyawa pengunci ulir yang sudah diaplikasikan sebelumnya untuk mencegah kerusakan dan kendor akibat getaran.
Ukuran baut berkisar dari M6 hingga M12, dengan panjang dari 16 mm hingga 60 mm. Baut T tersedia dalam ukuran M8 dan M10 agar sesuai dengan lebar saluran rel. Mur segi enam dan mur flensa dilengkapi permukaan bergerigi yang tahan terhadap pelonggaran getaran. Mesin cuci mencakup jenis penyegelan datar, pegas, dan berikat EPDM. Setiap lot pengikat dapat ditelusuri ke sertifikat materialnya, sehingga memastikan kekuatan tarik dan ketahanan korosi yang konsisten.
Manajemen kabel yang tepat mencegah kabel bergesekan dengan tepi rel yang tajam dan menjaga susunan kabel tetap terlihat bersih. Klip kabel YS STEEL masuk ke saluran rel dan menahan kabel PV dengan aman. Klip terbuat dari nilon atau aluminium yang distabilkan UV dan menerima diameter kabel dari 4 mm hingga 8 mm. Ikatan ritsleting baja tahan karat dan selongsong pelindung tepi juga tersedia untuk bundel yang dipasang di sepanjang rel.
Baki kabel dan saluran dapat dipasang di samping rel untuk mengarahkan home run DC. YS STEEL menawarkan baki clip-on yang tidak memerlukan alat dan dapat diubah posisinya selama pemasangan. Semua aksesori manajemen kabel dinilai tahan terhadap paparan sinar UV luar ruangan dan beroperasi pada suhu dari -40°C hingga 85°C.
Tabel di bawah ini memberikan data teknis spesifik untuk aksesori pemasangan tenaga surya YS STEEL. Gunakan parameter ini untuk memverifikasi kompatibilitas dengan spesifikasi proyek dan peraturan bangunan setempat.
| Jenis Aksesori | Bahan | Permukaan Selesai | Ketebalan Lapisan | Ketahanan Korosi |
|---|---|---|---|---|
| Rel Aluminium | 6005-T5 atau 6063-T6 | Anodisasi bening atau hitam | 15-20 mikron | Semprotan garam 1.000+ jam |
| Penjepit Tengah/Akhir | Aluminium 6005-T5 | Perak anodisasi atau hitam | 12-15 mikron | Semprotan garam 1.000+ jam |
| L-Kaki / Kebuntuan | Aluminium 6061-T6 atau baja HDG | Galvanis anodisasi/hot-dip | 70-85 mikron (HDG) | Semprotan garam 1.500+ jam |
| Lug Pembumian | Tembaga/aluminium kaleng | Pelapisan timah | 5-8 mikron | Kelas kelautan |
| Pelat Berkedip | Aluminium 3003 atau tahan karat 304 | Selesai gilingan atau enamel panggang | lembaran 0,8-1,2 mm | Tahan UV dan air |
| Baut / Mur / Mesin Cuci | Baja tahan karat A2-70 / A4-80 | Pasif | T/A | Luar biasa, semprotan garam telah diuji |
| Klip Kabel | Nilon PA66 atau aluminium yang distabilkan UV | Hitam / alami | T/A | Nilai UV luar ruangan |
| Parameter | Standar YS BAJA | Standar Tes | Nilai Khas |
|---|---|---|---|
| Kekuatan luluh rel | ≥ 240 MPa | ASTM B221 | 260-280 MPa |
| Rel kekuatan tarik utama | ≥ 260 MPa | ASTM B221 | 290-310 MPa |
| Kekuatan penjepit penjepit tengah | ≥ 1.200 N | UL 2703 | 1.500-1.800 N |
| Gaya tarik keluar klem ujung | ≥ 1.000 N | UL 2703 | 1.300-1.600 N |
| Resistensi landasan | ≤ 0,1 ohm | UL 2703 | 0,02-0,05 ohm |
| Torsi pengikat (M8) | 14-16 N·m | ISO 898-1 | 15 N·m direkomendasikan |
| Kisaran suhu pengoperasian | -40°C hingga +85°C | IEC 61215 | Melewati siklus termal |
| Peringkat beban angin | Hingga 60 m/s | ASCE 7-16 | Khusus proyek |
| Peringkat beban salju | Hingga 5,4 kPa | ASCE 7-16 | Khusus proyek |
| Aksesori | Ukuran yang Tersedia | Rel yang Kompatibel | Bingkai Modul yang Kompatibel | Berat per 100 buah |
|---|---|---|---|---|
| Rel Aluminium | 2,1 m / 3,3 m / 4,2 m / 6,0 m | YS35, YS40, YS50 | Profil standar apa pun | 115-330kg |
| Penjepit Tengah | 30-35mm, 35-40mm, 40-50mm | YS35, YS40, YS50 | Ketebalan bingkai 30-50 mm | 4,5-6,2kg |
| Penjepit Akhir | 30-35mm, 35-40mm, 40-50mm | YS35, YS40, YS50 | Ketebalan bingkai 30-50 mm | 3,8-5,5kg |
| L-Kaki | 40x40mm, 50x50mm, 60x40mm | YS35, YS40, YS50 | T/A | 9,0-15,0kg |
| Lug Pembumian | 6-2 kabel AWG | YS35, YS40, YS50 | T/A | 1,8-2,5kg |
| Perlengkapan Berkedip | 150x150mm, 200x200mm, 250x250mm | T/A | T/A | 7,0-11,0kg |
| T-Baut | M8x25, M8x35, M10x30, M10x40 | YS35, YS40, YS50 | T/A | 1,2-2,0kg |
Semua data dimensi tunduk pada toleransi manufaktur standar sebesar ±0,5 mm untuk ekstrusi aluminium dan ±0,3 mm untuk komponen mesin. YS STEEL menyediakan gambar dimensi penuh dan file CAD 3D untuk setiap aksesori berdasarkan permintaan.
Pemilihan aksesori yang tepat bergantung pada jenis atap, dimensi modul, beban angin dan salju lokal, serta metode pembumian yang diperlukan. Proses seleksi yang sistematis mengurangi kesalahan lapangan dan memastikan bahwa sistem lolos inspeksi dengan lancar.
YS BAJA memberikan tinjauan teknik pra-penjualan gratis untuk setiap proyek. Kirimkan lembar data modul, denah atap, dan zona angin/salju setempat, dan tim akan mengembalikan tagihan material lengkap dengan aksesori pemasangan tenaga surya yang benar.
Bahkan aksesori terbaik pun bisa rusak jika pemasangannya salah. Ikuti praktik terbaik ini untuk memastikan sistem yang aman dan tahan lama.
YS BAJA menyertakan panduan instalasi tercetak pada setiap kit aksesori. Manual ini berisi tabel torsi, rekomendasi jarak, dan diagram langkah demi langkah. Salinan digital tersedia di situs web YS STEEL untuk teknisi lapangan.
T: Apa perbedaan antara klem tengah dan klem ujung pada aksesori pemasangan tenaga surya?
A:Klem tengah berada di antara dua panel surya yang berdekatan dan mencengkeram kedua rangka panel secara bersamaan. Mereka memiliki rahang penjepit simetris yang memberikan tekanan ke kedua sisi. Klem ujung mengamankan panel terluar secara berurutan dan hanya memiliki satu permukaan penjepit sementara sisi lainnya dibaut atau digeser ke dalam rel. Klem ujung harus menahan gaya angkat angin yang lebih tinggi karena klem tersebut menahan tepi bebas susunan. Klem tengah dan ujung YS STEEL diuji dengan standar struktural yang sama, tetapi jalur beban mekanisnya berbeda. Selalu pasang klem ujung di awal dan akhir setiap bagian rel dan gunakan klem tengah antar panel.
T: Dapatkah aksesori pemasangan tenaga surya YS STEEL digunakan pada atap bernada dan datar?
A:Ya. Sistem rel dan penjepit bersifat universal dan dapat digunakan pada semua jenis atap. Perbedaannya terletak pada cara pemasangan atap. Untuk atap sirap atau genteng bernada, YS STEEL menyediakan kaki L dengan baut flashing dan lag atau pengait genteng. Untuk atap datar, rel dan klem yang sama dipasang pada kaki kemiringan yang dapat disesuaikan atau braket pemberat. Untuk atap trapesium logam, sekrup pengeboran sendiri dengan ring EPDM mengencangkan kaki L langsung ke lembaran logam. Untuk atap jahitan berdiri, klem jahitan non-penetrasi menahan rel tanpa mengebor. Aksesori inti pemasangan tenaga surya seperti rel, klem tengah, klem ujung, dan lug grounding tetap sama di semua jenis atap.
T: Bagaimana saya mengetahui profil rel mana yang tepat untuk proyek saya?
A:Profil rel bergantung pada rentang antara pemasangan atap dan beban angin dan salju setempat. Bentang yang lebih panjang memerlukan rel yang lebih tinggi dengan momen inersia yang lebih tinggi untuk membatasi defleksi. Profil YS STEEL YS35 cocok untuk bentang hingga 1,2 meter di zona beban sedang. Pegangan profil YS40 memiliki bentang hingga 1,8 meter dan merupakan pilihan paling umum untuk proyek perumahan dan komersial. Profil YS50 digunakan untuk bentang lebih dari 1,8 meter atau di daerah bersalju lebat. YS STEEL menyediakan tabel beban yang menunjukkan rentang maksimum yang diijinkan untuk setiap profil di bawah tekanan desain yang berbeda. Kirim alamat situs proyek dan tata letak susunan Anda untuk menerima rekomendasi spesifik.
T: Apakah klip grounding YS STEEL cukup untuk memenuhi standar UL 2703 tanpa kabel tembaga tambahan?
A:Ya, jika seluruh sistem pemasangan termasuk rel, klem, dan klip ground terdaftar sebagai satu rakitan bersertifikasi UL 2703, maka jalur pengikatan terintegrasi sudah cukup. Klip grounding menembus lapisan anodisasi pada rel dan rangka modul, sehingga menciptakan ikatan listrik dengan resistansi rendah. Tidak diperlukan kabel tembaga atau grounding lug terpisah untuk pengikatan modul di sebagian besar yurisdiksi. Namun, sistem ini masih memerlukan koneksi langsung dari satu rel ke konduktor elektroda grounding utama. YS STEEL menyediakan dokumen daftar UL 2703 dan instruksi pemasangan yang harus diikuti secara tepat untuk mempertahankan sertifikasi. Jika Anda mencampur komponen dari pabrikan berbeda, daftar UL 2703 mungkin tidak berlaku, dan Anda memerlukan kabel ground tradisional.
